Герметик силиконовый У-2-28 Виксинт

Герметик силиконовый У-2-28 Виксинт

Виксинт У-2-28 ТУ 38.303-04-04-90

У-2-28 Представляет собой пастообразный уплотнительный материал розового или белого цвета, обладающий способностью вулканизироваться при температуре окружающей среды, переходя в резиноподобное состояние. Виксинт У-2-28 используется для герметизации клепанных, болтовых и сварных соединений конструкций и приборов, для заливки штепсельных разъемов, а так же для отливки форм художественного и декоративно-отделочного назначения. Герметик У-2-28 не вызывает коррозии алюминиевых сплавов, магниевых сплавов оксидированных, сталей нержавеющих и углеродистых, стали кадмированной и оцинкованной пассивированной и титановых сплавов.

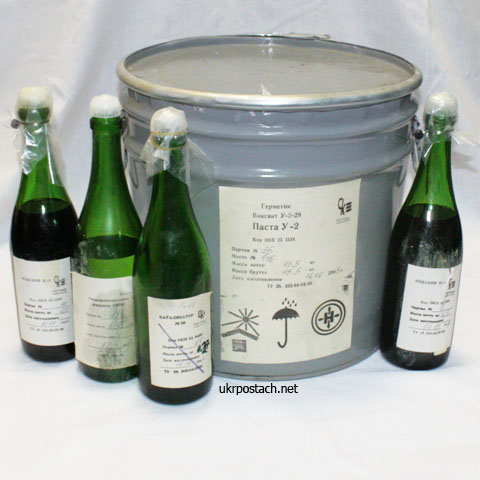

Фасовка:

Герметик У-2-28: 3, 5, 15л полиэтиленовые ведра; 26 л металлический барабан с вулканоагентами.

Срок хранения:

Виксинт У-2-28 хранится 12 месяцев.

Кремнийорганический герметик У-2-28 специального назначения применяется для герметизации клепанных, болтовых и сварных соединений конструкций и приборов, а также для заливки штепсельных разъёмов. Он используется также для отливки форм художественного и декоративно-отделочного назначения. Выпускается герметик Виксинт У-2-28 по ТУ 38.303-04-04-90.

Герметик У-2-28 не вызывает коррозии алюминиевых сплавов, магниевых сплавов оксидированных, сталей нержавеющих и углеродистых, стали кадмированной и оцинкованной, пассированной и титановых сплавов. Удельное объёмное электрическое сопротивление герметика У-2-28 при +20°С - Ом. см - 1-10. Электрическая прочность при 20°С кВ/мм - 13,0. Тангенс угла диэлектрических потерь, при 106 Гц - 0,005. Диэлектрическая проницаемость при 106 Гц - 6,0.

Перед применением герметика Виксинт У-2-28, герметизируемые поверхности должны быть подготовлены следующим образом: металлические поверхности очищаются от пыли и грязи, обезжириваются нефрасом. Поверхность сушится на воздухе в течение 5-10 мин, затем вновь протирается тканью, смоченной спиртом или ацетоном и сушится 5-10 мин. Неметаллические поверхности очищаются также от пыли и грязи, обезжириваются растворителем нейтральным для данной поверхности и подсушиваются в течение 5-10 мин.

На подготовленную таким образом поверхность чистой кисточкой наносится один раз равномерным слоем подслой П-11 (холодной сушки) и подсушивается на воздухе при температуре от +15°С до +30°С в течение не менее 40 минут. При использовании в герметике У-2-28 подслоя П-90 (горячей сушки) на подготовленную к герметизации поверхность чистой кисточкой наносится один раз тонким равномерным слоем подслой П-90 и сушится в течение 30-40 мин при температуре от +15°С до +30°С. Затем образцы с нанесенным подслоем П-90 подвергаются термообработке при температуре +150°С в течение 1 часа. На покрытую подслоем поверхность наносят герметик, полученный смешением компонентов.

Жизнеспособность композиции (время падения текучести) можно регулировать количеством катализатора. С увеличением количества катализатора время жизнеспособности уменьшается, а с уменьшением – увеличивается. Смешение пасты с катализатором можно проводить вручную в металлической, фарфоровой или полиэтиленовой таре с помощью шпателя или механической мешалки. Перемешивание проводят в зависимости от навески в течение 5-10 мин. до получения однородной массы.

Жизнеспособность (время потери текучести) при температуре от +15С до +30С для У-2-28 составляет от 3 до 8 часов. Общее время вулканизации герметика У-2-28 при температуре от +15С до +30С, считая с момента ввода катализатора, должно составлять 72 час. По истечению 72 часов изделие, загерметизированное герметиком У-2-28 готово к эксплуатации.
